MVS Battery Mod MV-1B

Nach dem MV-4FT2 wurde auch das MV-1B erfolgreich auf "Battery" umgebaut.

Hier eine kurze Fotostrecke:
Obiges Bild zeigt den Akku eines MV-1C Boards. Da dieser im Laufe der Jahre
defekt werden kann, sollte dieser entfernt werden. Ersetzt wird er durch einen
Batteriehalter und einer CR2032 Batterie (Bild von MV-1C Board)

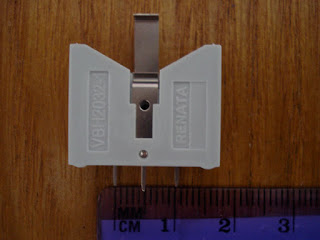

Standard-Batteriehalter hat leider nicht den korrekten Abstand
im Vergleich zum Abstand der Pins am Akku

Gegenüberstellung Akku zu Batteriehalter-Pinabstand

Der einfachste Weg ist das Blech vom Akku zu verwenden

Lötzinn großzügig am Pluspol aufbringen

Halter von Akku anlöten

Ladeschaltkreis: D5, D6, R36 müssen zur Unterbrechung des Ladeschaltkreises entfernt werden
Zur Unterbrechung des Ladeschaltkreises müssen die markierten Teile entfernt werden (MV-1B Board!!!)
Fertige Resultat (Bild von MV-1C Board)
Fertige Resultat (MV-1B Board)


Quelle: jamma-nation-x.com

Gruß
MCPat
